河北卷扬启闭机特点

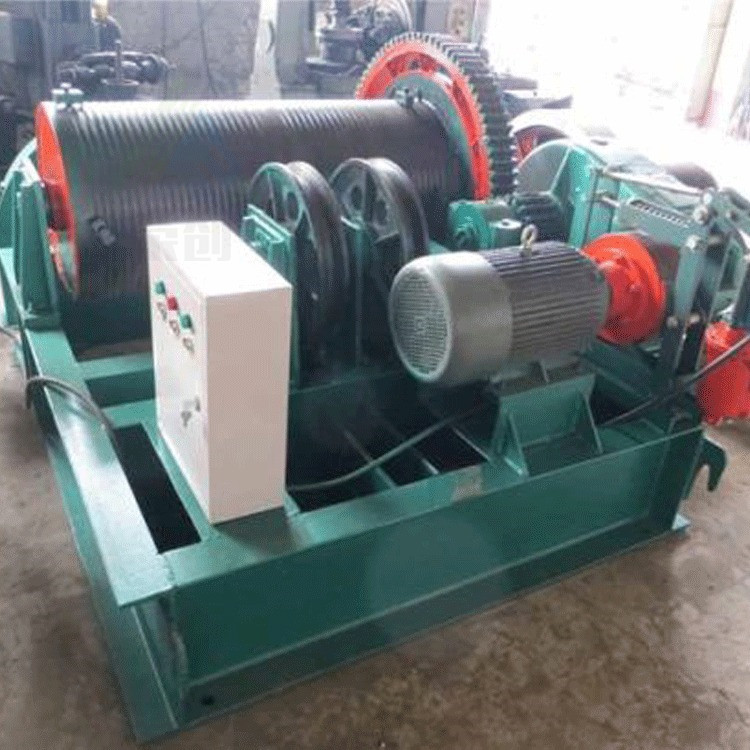

卷扬启闭机适用于各种水利工程闸门的启闭作用，平原山区有无电源均可使用，该产品主要由电动机、联轴器、传动轴、减速器、交流制动器、开式齿轮、卷筒部分、滑轮系列部分、电器控制箱、负荷控制器、手摇器及机架组成。结构紧凑，承载能力大，运行平稳可靠，安装维修方便，设计合理。

卷扬启闭机是开启和关闭闸门所用的机械，也称闸门操作设备或者启闭设备，用于操作门叶的移动，达到开启、关闭孔口的目的。在水利水电工程中，一般将启闭闸门用的起重机械统称为启闭设备，包括启闭闸门的启闭机。闸门启闭机关系到水工建筑物的正常运行，除应满足一般起重机械的设计要求外，工作安全可靠和操作灵活方便

该产品随着吊距的增大，可设置三体型式或传动轴支座。该产品工作原理：该机采用YZ系列电动机，当启闭机工作时，电动机须逆运转力，通过联轴器的传递，使钢丝绳在螺旋槽内收进或放出，使闸门得以升降，达到启闭的效果，交流制动器，可使闸门停留在任何所需的位置，漏电自动器，当电路出现漏电故障时，可自动漏电，从而对启闭机得到保护，故障排除后即正常运转。

卷扬式启闭机的机架是各部件的垫板（如轴承座、电动机座、减速器座、制动器座等）应进行加工，各加工面之间相对高度误差应不大于1.0mm。翼板和腹板焊接后的允许偏差应符合附录A的规定。焊后消除应力处理可采用退火、振动时效等方法。振动时效工艺参数选择和评价应符合JB/T10375和JB/T5926的规定。钢丝绳应符合GB/T8918的有关规定。荣创水利钢丝绳出厂、运输、存放时应卷成盘形，表面涂油，两端扎紧并带有标签，注明订货号及规格，无标注的钢丝绳不得使用。钢丝绳禁止接长使用， 卷扬启闭机上的滑轮 铸铁滑轮材质应不低于GB/T9439中的HT200，铸钢滑轮材质应不低于GB/T11352中的ZG230-450,绳槽两侧加工后的壁厚不得小于设计名义尺寸，绳槽表面粗糙度不低于Ra12.5mm。当滑轮直径大于600mm时，宜采用钢板轧制成型的焊接结构。

卷扬式启闭机的联轴器

齿轮联轴器齿面及齿沟不允许焊补，齿面的局部砂眼、气孔等缺陷其长、宽、深都不超过模数的20%，且数值都不大于2mm，距离齿的端面距离不超过齿宽的10%，联轴器有这种缺陷的齿数不超过3个时，可认为合格，但应将缺陷边缘磨钝。联轴器轴孔表面不允许焊补，轴孔内的单个缺陷面积不超过25mm2，深度不超过该处名义壁厚的20%，缺陷数量不超过2处，且相邻两缺陷的间距不小于50mm，可认为合格，但应将缺陷的边缘磨钝。联轴器其他部位的缺陷在清除到露出良好金属后，单个面积不在于200mm2,深度不超过该处名义壁厚的20%，且同一加工面上不多于2个，允许焊补。联轴器缺陷超过上述规定或出现裂纹时，应报废联轴器铸钢件加工前应进行退火处理。弹性联轴器的组装应符合GB/T5014的规定，齿轮联轴器的组装应符合JB/T8854.1的规定。

卷扬启闭机注意事项：

1、每台卷扬式启闭机安装完毕，对启闭机进行清理，补修已损坏的保护油漆，灌注润滑脂。

2、所安装的卷扬式启闭机的基础建筑物安装必须稳固安全，机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
